产品用途

　　该产品适用于废热水排放和补充水是间歇性的生产设备，如：筒子纱染缸、绞纱染缸、拉链带染缸，高温高压卷染机，高温高压染布机等废水热交换。

　　单机设计流量：10-150T/H

　　设计理念及节能效果

　　1、设计理念

　　废水热能回收系统是利用高效的换热结构，通过水交换把废水中的低位热能以90%左右的效率置换到工艺用水中，使工艺用水的温度提升，从而节约蒸汽及电力费用，使企业降低生产成本增加竞争力，同时把废水温度降低保护了生态环境。

　　2、节能效果

　　废水热能回收系统的经济性在印染行业生产中尤为突出，设备投资回收期限仅为3-6个月以内，废水热能回收率可高达90%左右，用水量越多，废水温度越高。其投资回收期限越短，使用该系统：

　　A.节约蒸汽电力费用平均值约为平常使用量的20%-35%(具体视用水升温温度，用水量等工艺参数不同而有所不同。)

　　B.生产使用热水缩短工作时间，还可增加生产量约20%-30%。

　　C、以热水水洗可以提高染色质量，降低次品率。减少水洗次数而节约用水量。

　　D、在不使用冷却塔的情况下把废水温度降低，减少处理过程中必要的药剂的使用量，节约了废水处理的费用。

　　E、缩短设备运行时间，延长设备使用寿命。

　　标准结构

　　本系统由双筒过滤器，不锈钢离心泵。高效的热交换主机，智能化电气控制系统，液位控制器，自反冲清洁系统，保温水池及其它管道、气动阀门等附属部分组成。

　　1、双筒过滤器

　　该装置为整个系统中的过滤装置，主要负责清理过滤杂物，该装置具有自动检测功能，当其中一筒堵塞时其会发出报警信号告知用户，并自动切换到另一筒，以避免热交换过程中产生堵塞以及结垢降低热交换率现象的发生。(为保障设备的正常运作，请及时清理堵塞的滤筒)

　　2、不锈钢离心泵

　　配套机械密封装置的高效率不锈钢离心泵。由变频器控制的电机驱动。

　　3、高效的热交换主机

　　选用优质的耐腐蚀不锈钢材料，经过特殊工艺加工制作，无堵塞，无结垢，内部结构合理，换热效率在90%以上，换热系数在5000W/m2.K以上，使用寿命优于同类产品。

　　4、智能化电气控制系统

　　电器采用可编程控制器(PLC)控制，全自动的操作模式，各项参数可根据用户的实际需要进行设置，全中文人机界面，该系统具有自我保护和报警功能，保证了系统各元件的动作稳定性。

　　5、液位控制器、自动反冲清洁系统

　　该液位控制器能根据水池中水的液位高低，自动调节泵的开量，当液位达到一定液面时本系统能自动停机。

　　随着使用时间的延长，换热主机效率会有所降低，原因就是换热器上粘附物的附着造成的。因此我们在系统内部安装有自动清洁系统，自动曝汽装置和自动排污装置以清洁换热器内的污物。当全机停止时，能根据运行时间自动执行该自动反冲清洁系统，从而做到整个系统的热交换效率稳定。

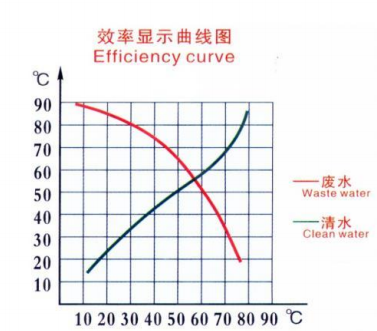

　　技术参数及效率曲线图

　　1.适应介质：40℃-95℃各类废水

　　2.回收效率：80%-95%

　　3.反冲介质：蒸汽、水

　　4.最大工作压力：0.6Mpa

　　5.处理能力：5吨/小时-150吨/小时

　　6.电机功率：1.1 kw-18.5kw
